玻璃鋼纏繞貯罐設(shè)計及工藝流程

玻璃鋼制品固化工藝參變量非常關(guān)鍵。固化時間的曲直和固化事情狀況將影響產(chǎn)品的品質(zhì)及其耐滲性能。同一制品在不一樣的固化度下強度差別非常大。經(jīng)測試，選用江蘇宏偉美麗組織的攪擾型天然樹脂制成的玻璃鋼試件，在不一樣固化度下有不一樣的拉伸強度及屈曲強度。因為玻璃鋼儲罐在實際出產(chǎn)中分階段成型及固化，在脫模和運用前，制品務(wù)必達到預(yù)先規(guī)定的強度要求。普通來說，當固化24h后或巴柯爾硬度達到35以上時就可脫模，進進下一道兒工序。但整臺儲罐制作完結(jié)后至少應(yīng)天然固化一周。制品強度達到佳后，方可投進運用。玻璃鋼纏繞儲罐的工藝流程：

1、生產(chǎn)工藝

在實際生產(chǎn)中，玻璃鋼纏繞儲罐的工藝流程一般為：確保每一道工序的制作質(zhì)量，消除各環(huán)節(jié)的不公道缺陷，對確保儲罐整體不滲漏十分重要。

2、內(nèi)襯層的質(zhì)量控制

內(nèi)襯層質(zhì)量控制十分關(guān)鍵。內(nèi)襯層應(yīng)是富樹脂層，其厚度一般在0.5~3mm。富樹脂層達到一定厚度時，由于纖維含量過低，內(nèi)襯層的自身強度不夠，儲罐受到極小的變形就會破壞，出現(xiàn)微裂紋等不良現(xiàn)象。為解決這一題目，在制造時內(nèi)襯層應(yīng)分為兩層并控制好樹脂含量。第一層是樹脂含量90％的表面氈，第二層是含膠量70％的短切氈，并形成一個層合結(jié)構(gòu)。根據(jù)介質(zhì)和強度要求，將上述結(jié)構(gòu)重復若干次。

3、組裝的質(zhì)量的要求

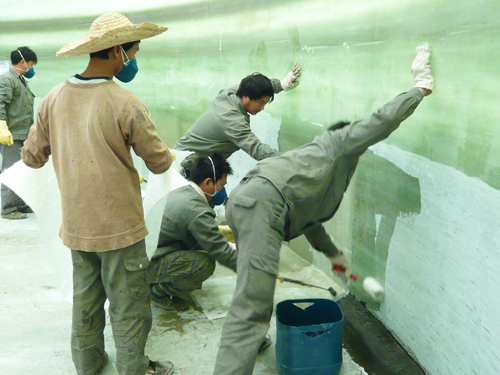

玻璃鋼纏繞儲罐滲漏有時出現(xiàn)在組裝接縫處，這是由于組裝不妥所致。組裝時，封頭與簡體內(nèi)襯一定要對接好。建議在搭接內(nèi)徑處安裝組裝環(huán)，確保對接處平整。對聯(lián)接處內(nèi)外進行充分打磨，打磨寬度不小于300mm。然后，用玻纖氈和樹脂處理接縫。在此基礎(chǔ)上對內(nèi)外接縫再次糊制，展層要求可參照內(nèi)襯層制造方法。

4、纏繞工序

纏繞是玻璃鋼儲罐生產(chǎn)的核心工序，在組裝完畢，進行纏繞之前一定要對罐體內(nèi)襯層進行充氣。充氣的目的是為了確保儲罐纏繞時所需的剛度及強度，另一方面可對內(nèi)襯質(zhì)量進行檢測，看其是否有氣眼、氣孔。一旦有這類缺陷，充氣氣壓無法保證，應(yīng)及時處理。纏繞的主要目的是使儲罐的整體強度及剛度達到使用要求。在纏繞時一定要留意控制好纏繞紗的張力、纏繞角和樹脂含量，確保纏繞紗有良好的浸潤性，纏繞層無氣泡、裂紋、滑紗等缺陷。

5、后處理工序質(zhì)量控制措施

儲罐纏繞完畢后，固化度達到要求時，應(yīng)對儲罐進行后處理工序，即儲罐拐角處理和接管安裝。

(1)儲罐拐角處理。對立式儲罐的拐角必須進行充分處理纏繞完畢后，立式儲罐的外拐角會形成。

(2)由于工藝或結(jié)構(gòu)上的需要，纏繞玻璃鋼儲罐要有各種開孔，連接接管或零部件。開孔大部份是在整體成型后用機械切割形成的。用機械方法切孔后，無疑破壞了纖維的連續(xù)性，造成局部應(yīng)力集中現(xiàn)象。安裝接管等工作中，多采用開孔補強設(shè)計方案，消除或減小應(yīng)力集中，確保接管區(qū)域強度及剛度不受影響。另一方面，糊制接管間隙、內(nèi)外縫時，一定要逐層加強，與液體可能接觸部位制成富樹脂層，其它部位的樹脂含量控制在55％左右即可。只有做好以上幾點，才可保證儲罐接管區(qū)域不出現(xiàn)滲漏。
