玻璃鋼罐內(nèi)部結構及使用、維護方法

作者：來源：天津盛昊環(huán)保設備有限公司時間：2021-05-08 09:02訪問量：次

描述：玻璃鋼罐內(nèi)襯層由內(nèi)表面層和次內(nèi)層組成，基體應采用雙酚A型不飽和聚酯樹脂、乙烯基酯樹脂等耐腐蝕性能優(yōu)良的樹脂。強度層由通用型不飽和聚酯樹脂作基體，玻璃纖維無捻粗紗布為增強材料。外表面層由耐候性能優(yōu)良的不飽和聚酯樹脂作基體，玻璃纖維表面氈或玻璃纖維無捻粗紗布（厚度小于0.16mm）作增強材料，樹脂含量大于55% 。

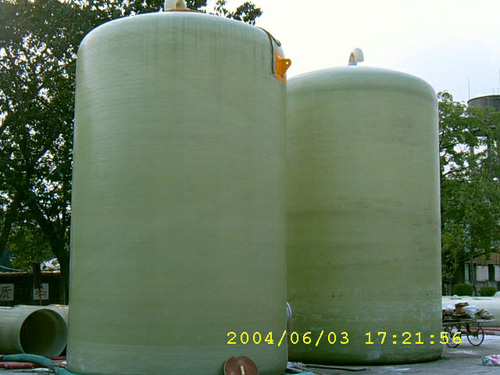

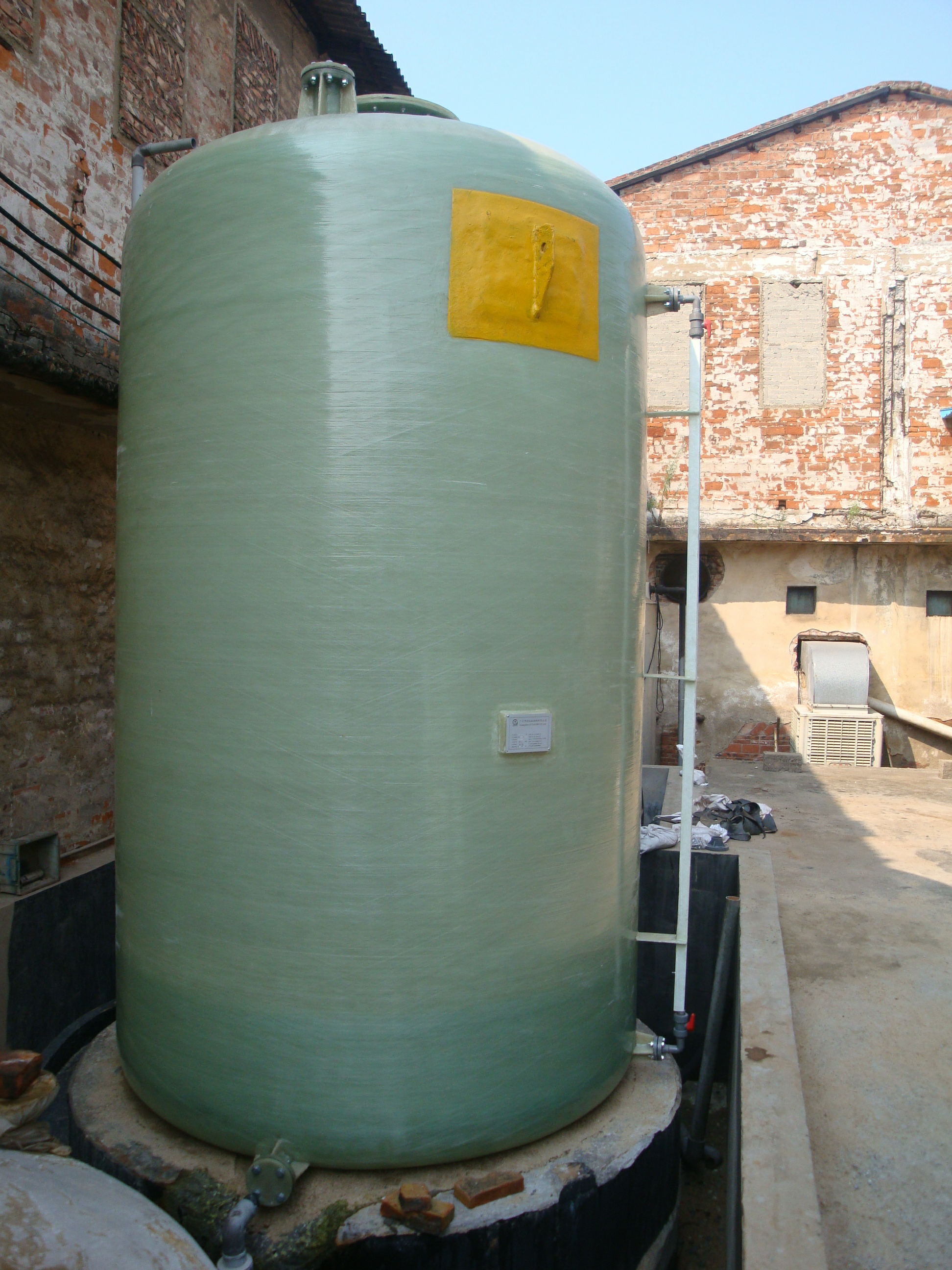

玻璃鋼罐內(nèi)部結構：

　　專業(yè)生產(chǎn)的玻璃鋼罐壁分外內(nèi)表面層、次內(nèi)層、強度層和外表面層。

1.玻璃鋼罐內(nèi)襯層

　　玻璃鋼罐內(nèi)襯層由內(nèi)表面層和次內(nèi)層組成，基體應采用雙酚A型不飽和聚酯樹脂、乙烯基酯樹脂等耐腐蝕性能優(yōu)良的樹脂。增強材料為玻璃纖維表面氈、玻璃纖維短切原絲氈及玻璃纖維無捻粗紗布等。增強結構形式如表所示。

2.玻璃鋼罐強度層

　　由通用型不飽和聚酯樹脂作基體，玻璃纖維無捻粗紗布為增強材料。樹脂含量為45%-50% ，該層厚度由設計計算確定。

3.玻璃鋼罐外表面層

　　由耐候性能優(yōu)良的不飽和聚酯樹脂作基體，玻璃纖維表面氈或玻璃纖維無捻粗紗布（厚度小于0.16mm）作增強材料，樹脂含量大于55% ，該層厚度為0.2-0.5mm 。

4.玻璃鋼罐滲透現(xiàn)象

　　在設計時，首先要對使用全玻璃鋼貯罐（槽）或玻璃鋼貼面作一選擇。滲透率是流體分子質(zhì)量及滲透途徑的函數(shù)，由于水和一些分子質(zhì)量較小的液體在玻璃纖維氈污水流速較快（如水分子質(zhì)量為18，相形之下硫酸分子質(zhì)量為98，是水的5.4 倍），襯里兩面的溫差是活動動力之一。

　　降低滲透率和熱膨脹系數(shù)是進步玻璃鋼襯里穩(wěn)定性能，避免貼面剝離、斷裂的重要內(nèi)容。

　　在制造村里的樹脂中間加進適量填料則是增強村里穩(wěn)定性能的有效措施，由于加進填料可以減少水分活動速度，從而降低了滲透率，又可降低熱膨脹系數(shù)，從而進步襯里熱穩(wěn)定性，同時又便于修補，能取一石三鳥之效。
